Le TUV a certifié le fournisseur de fusible de série de HEV en Chine
Caractéristique du fusible de série de HEV
Cette série de produits est des fusibles boulon-reliés partube, qui ont les caractéristiques de la petite taille, du soufflement rapide, du bas I2t, et de la fiabilité élevée. Nous sommes marque de Dissmann la plupart des fusibles de série de HEV s'appliquant pour la protection de remplissage de pile, nous développons profondément dans l'industrie de remplissage de pile pendant presque 10 années, il est devenus le fournisseur principal de la plupart des principales entreprises. Actuellement notre client principal est la charge d'étoile, le Sinexcel, le Chargecore, le Winline etc.
Strcture du fusible de série de HEV

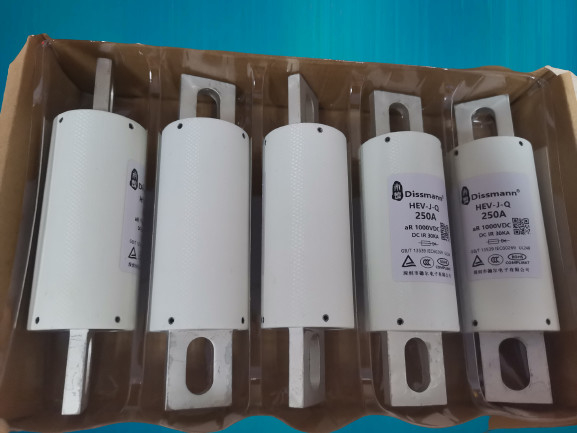

Le fusible de HEV se compose de corps de tube et de deux montures. Le tube est fait en fibre de verre, et le couteau aux deux extrémités est étamage d'alliage de cuivre.
Dimension du fusible de HEV (millimètres)
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Le type de produit du fusible de DC1000V HEV, choisissent la taille selon le courant évalué.
| Modèle |
Courant évalué |
I2t(A2s) |
Dissipation de puissance |
Code de taille |
Installez |
| Pré-arc |
Total |
| HEV-J-Q-5 |
5A |
20 |
115 |
1,8 |
HF1 |
Le boulon de fixation M8 a recommandé le couple 11N·m |
| HEV-J-Q-10 |
10A |
30 |
170 |
2,2 |
| HEV-J-Q-15 |
15A |
48 |
220 |
3,1 |
| HEV-J-Q-20 |
20A |
72 |
360 |
3,6 |
| HEV-J-Q-25 |
25A |
85 |
510 |
4,2 |
| HEV-J-Q-30 |
30A |
110 |
830 |
5,1 |
| HEV-J-Q-35 |
35A |
180 |
1250 |
6,3 |
| HEV-J-Q-40 |
40A |
290 |
1650 |
7,8 |
| HEV-J-Q-45 |
45A |
350 |
1900 |
8,5 |
| HEV-J-Q-50 |
50A |
440 |
2450 |
10 |
| HEV-J-Q-60 |
60A |
600 |
3500 |
12,5 |
| HEV-J-Q-70 |
70A |
820 |
5500 |
14 |
| HEV-J-Q-80 |
80A |
1050 |
6500 |
16 |
| HEV-J-Q-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-J-Q-100 |
100A |
2300 |
12000 |
18 |
| HEV-J-Q-125 |
125A |
3400 |
21000 |
20 |
| HEV-J-Q-150 |
150A |
4900 |
25500 |
27 |
| HEV-J-Q-175 |
175A |
9200 |
40000 |
30 |
HF3 |
Le boulon de fixation M10 a recommandé le couple 20N·m |
| HEV-J-Q-200 |
200A |
15000 |
60000 |
32 |
| HEV-J-Q-225 |
225A |
19000 |
105000 |
40 |
| HEV-J-Q-250 |
250A |
24000 |
113000 |
47 |
| HEV-J-Q-275 |
275A |
25000 |
130000 |
49 |
| HEV-J-Q-300 |
300A |
26000 |
160000 |
52 |
| HEV-J-Q-325 |
325A |
33000 |
180000 |
55 |
| HEV-J-Q-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-J-Q-400 |
400A |
71000 |
320000 |
65 |
| HEV-J-Q-450 |
450A |
78000 |
300000 |
80 |
| HEV-J-Q-500 |
500A |
105000 |
350000 |
95 |
| HEV-J-Q-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Le boulon de fixation M12 a recommandé le couple 28N·m |
| HEV-J-Q-700 |
700A |
320000 |
680000 |
155 |
| HEV-J-Q-800 |
800A |
420000 |
870000 |
185 |
HF1 : La gamme actuelle évaluée de 5A-80A, disponible dans le boulon de fixation M8 a recommandé le couple 11N·m ;
HF2 : La gamme actuelle évaluée de 90A-150A, disponible dans le boulon de fixation M8 a recommandé le couple 11N·m ;
HF3 : La gamme actuelle évaluée de 175A-325A, disponible dans le boulon de fixation M10 a recommandé le couple 20N·m ;
HF4 : La gamme actuelle évaluée de 350A-500A, disponible dans le boulon de fixation M8 a recommandé le couple 20N·m ;
HF5 : La gamme actuelle évaluée de 600A-800A, disponible dans le boulon de fixation M12 a recommandé le couple 28N·m ;
FAQ
Question : Mon nominal de produit de batterie actuel est 250A, et le courant d'impulsion est 380A. Ainsi quelle quantité de fusible du courant est protégé ?
Réponse : Généralement, nous employons votre impulsion actuelle comme base pour la sélection, et le fusible 600A est exigé.
