Détails sur le produit:
|
| Matériel: | Corps en céramique avec la connexion boulonnée en métal | Couleur: | blanc |
|---|---|---|---|
| Tension évaluée: | AC/DC500V | Courant évalué: | 10A-500A |
| Type protection: | l'AR | Rupture de la capacité: | AC100KA/DC20KA |
| application: | 、 FCV DU、 HEV DU、 PHEV D'EV | Avantage: | Capacité de rupture élevée et écoulement à forte intensité avec la résistance de contact minimale |
| Mettre en évidence: | Fusibles des véhicules à moteur en céramique d'EV,Fusibles des véhicules à moteur en céramique de DC500V,Fusible de batterie de voiture de FCV |
||

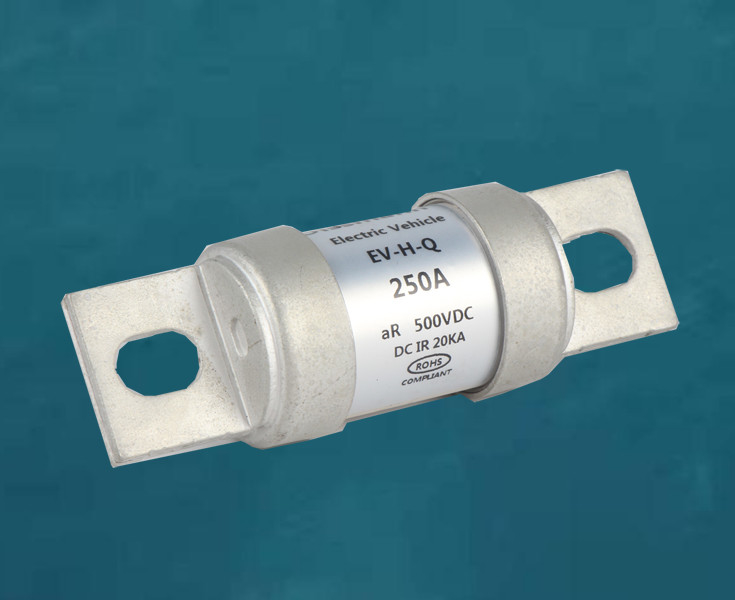

Fusible EV en céramique blanche avecfusible de connexion boulonné pour batterie principale de voiture——Série de modules EV-HQ
Dissmannfusible EV en céramiqueSérie de modules EV-HQcompacte et performantesont conçus pour protégerune batterie de voiture, un circuit haute tension, un chargeur embarqué et un équipement auxiliaire.
La série de modules EV-HQ est constituée d'un corps en céramique blanche avec du métalconnexion boulonnée EVfusibles, offre courant nominal 80A - 500A, tension nominale AC / DC500V.
Dissmannfusibles EV en céramiquediffèrent par la vitesse du fusible, la tension et l'ampérage et sont conformes à la norme RoHS et sans halogène, et certifiés UL 248-20, ISO 8820, JAS0-D622.
Présentation du produit
1.Forme et dimensions de montage des fusibles EV :
| Modèle | Document de taille | A±2 | B±1.5 | C±1 | D±1.5 | F±1 | G±0.5 | H±0.2 | J±1 |
| EV-HQ | VH1 | 94,5 | 30,5 | 52,5 | 74,5 | 9 | 25 | 4 | 13 |
| VH2 | 119,5 | 37 | 56,5 | 88,5 | 11 | 25 | 6 | 15 |
2. Classification du modèle selon le courant nominal des fusibles EV :
| Modèle |
Courant nominal (UN) |
I²t(A²s) |
Consommation d'énergie (W) |
Code de taille |
Installer | |
| 弧前 | 熔断 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 |
Boulon de montage M8 couple recommandé 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23,5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55,5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53,5 | VH2 |
Boulon de montage M10 couple recommandé 20N·m
|
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
