Type de 500VDC EV fournisseur de fusible en Chine
Type fusible des données de base EV de produit

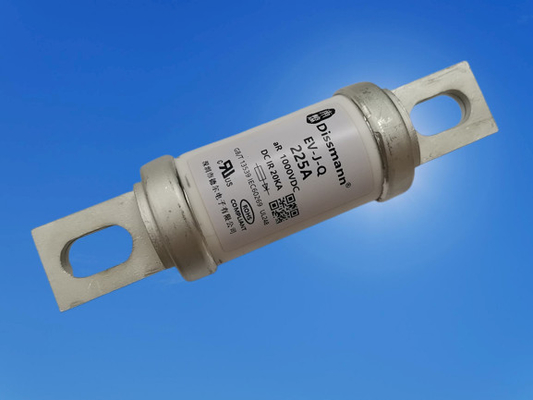

Ce fusible d'EV-J-Q sont des fusibles boulon-reliés en céramique, qui ont les caractéristiques de la petite taille, et fiabilité élevée. Ils sont disponibles dans la tension évaluée de 1000VDC, gamme actuelle évaluée de 10A-800A, cassant la capacité de DC20KA, protection de catégorie est l'AR.
Application du type fusible d'EV
Ce type fusible d'EV peut être employé en tant que système d'alimentation d'entraînement de véhicule électrique, système de conversion de puissance, batterie de stockage de l'énergie et de puissance, court-circuit de stockage de l'énergie et protection de secours pour des condensateurs, contrôleurs d'inverseur, chargeurs, fils, et tous autres pièces d'automobile et équipement.
Dimension du fusible de batterie d'EV (millimètres)
Modèle de produit du type fusible d'EV
| Modèle |
Courant évalué |
² t (² s d'I d'A) |
Puissance |
Code de taille |
Installez |
| Pré-arc |
Fusion |
| EV-J-Q-30 |
30 |
120 |
850 |
5 |
VJ1 |
Le boulon de fixation M8 a recommandé le couple 11N·m |
| EV-J-Q-40 |
40 |
300 |
1700 |
7,5 |
| EV-J-Q-50 |
50 |
450 |
2500 |
10 |
| EV-J-Q-60 |
60 |
620 |
3600 |
12,5 |
| EV-J-Q-70 |
70 |
850 |
5600 |
14 |
| EV-J-Q-80 |
80 |
1100 |
6600 |
15,5 |
| EV-J-Q-90 |
90 |
1850 |
10600 |
17 |
| EV-J-Q-100 |
100 |
2300 |
12000 |
18 |
| EV-J-Q-125 |
125 |
3400 |
21000 |
20 |
| EV-J-Q-150 |
150 |
4800 |
25000 |
25 |
| EV-J-Q-175 |
175 |
9200 |
40000 |
30 |
VJ2 |
Le boulon de fixation M10 a recommandé le couple 20N·m |
| EV-J-Q-200 |
200 |
15000 |
60000 |
34 |
| EV-J-Q-225 |
225 |
19000 |
105000 |
40 |
| EV-J-Q-250 |
250 |
23500 |
113000 |
43 |
| EV-J-Q-275 |
275 |
24800 |
128000 |
48 |
| EV-J-Q-300 |
300 |
26000 |
155000 |
52 |
| EV-J-Q-325 |
325 |
32700 |
175000 |
56 |
| EV-J-Q-350 |
350 |
40000 |
223000 |
60 |
VJ3-1 |
Le boulon de fixation M12 a recommandé le couple 28N·m |
| EV-J-Q-400 |
400 |
56000 |
290000 |
65 |
| EV-J-Q-450 |
450 |
78000 |
390000 |
80 |
| EV-J-Q-500 |
500 |
105000 |
490000 |
90 |
| EV-J-Q-600 |
600 |
165000 |
560000 |
105 |
VJ3-2 |
| EV-J-Q-800 |
800 |
420000 |
870000 |
175 |
États d'utilisation
États d'utilisation et correction normaux de paramètre
Le fusible fonctionne dans les conditions normales d'utilisation décrites ci-dessous et n'exige pas la modification supplémentaire.
Quand il dépasse les conditions normaux d'utilisation, s'il est dans les conditions permis d'utilisation, il peut être nécessaire de modifier quelques paramètres ou de consulter. S'il dépasse la gamme des états permis d'utilisation, vous devriez consulter notre société, et évaluation d'aptitude de travail de conduite et essai des conditions.
On lui recommande que la valeur courante de l'écoulement à long terme ne soit pas plus de 80% du courant évalué. Veuillez se référer à la courbe mentionnée ci-dessus d'évaluation de la température pour l'usage de surchauffe.
Altitude : L'altitude du site d'installation ne dépasse pas 2000m. Si l'altitude dépasse 2000m, la tension évaluée doit être réduite. 2000~4000m, la tension évaluée est réduits de 90% pour chaque augmentation de 1000m.
Température de l'air ambiante
États normaux d'utilisation : -5℃~60℃.
États permis d'utilisation : -55℃~120℃.
