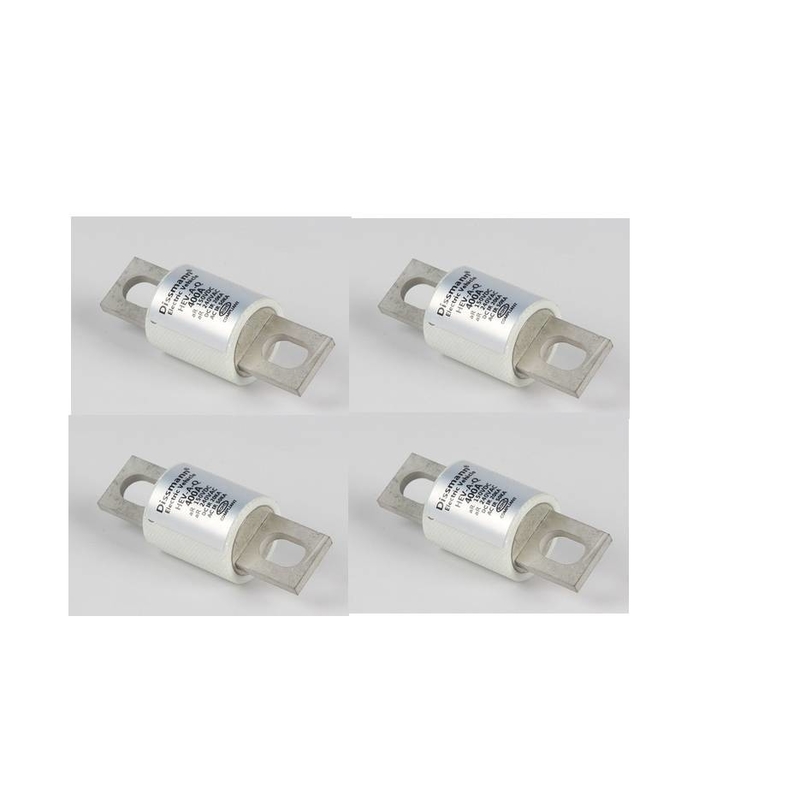

Utilisation de fusible de série d'UL248 HEV pour la protection de batterie
Application du fusible de HEV
Les produits de cette série sont autour des fusibles de connexion boulonnée de tube, avec la petite taille, la capacité de rupture élevée, résistance aux chocs de la température, pointe de courant, vibration et choc mécanique, et charge chimique forte. Applicable pour le système d'alimentation d'entraînement de véhicule électrique, batteries de stockage de l'énergie et de puissance, condensateur de stockage de l'énergie, contrôleur de conversion de fréquence, chargeur, fil et d'autres pièces des véhicules à moteur et court-circuit de l'équipement, surcharge et protection de secours.
Données de base du fusible de HEV
Ce fusible de HEV approprié pour rayer dans la gamme actuelle évaluée de 5A-800A, tension évaluée d'AC/DC500V, cassant la capacité jusqu'à AC100KA/DC50KA au type d'AC/DC500V.The de protection est l'AR, et le temps constant≥10ms.
Dimension dans le milimeter
| Dessin de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
HZ1 : Le boulon de fixation M8 a recommandé le couple 11N·m, gamme actuelle évaluée de 35A-60A.
HZ2 : Le boulon de fixation M8 a recommandé le couple 11N·m, gamme actuelle évaluée de 70A-100A.
HZ3 : Le boulon de fixation M8 a recommandé le couple 11N·m, gamme actuelle évaluée de 125A-200A.
HZ4 : Le boulon de fixation M10 a recommandé le couple 20N·m, gamme actuelle évaluée de 225A-400A.
HZ5 : Le boulon de fixation M10 a recommandé le couple 20N·m, gamme actuelle évaluée de 450A-600A.
HZ6 : Le boulon de fixation M12 a recommandé le couple 28N·m, gamme actuelle évaluée de 700A-800A.
HZ7 : Le boulon de fixation M12 a recommandé le couple 28N·m, gamme actuelle évaluée de 1000A-1200A.
Code de système de produit
Dissmann®Affichage de Factaory
Dissmann® Affichage d'atelier de fusible
