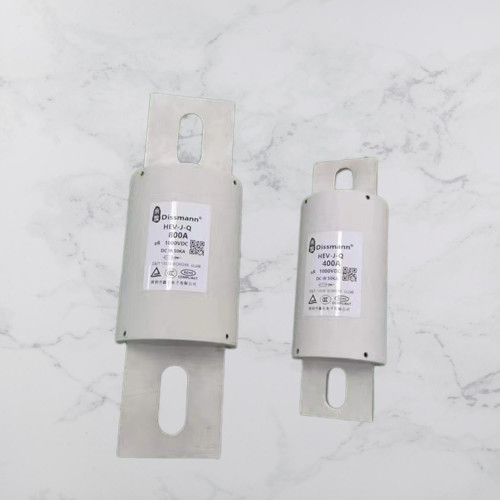

L'utilisation de fusible de HEV principal pour protègent la batterie de chargeur d'EV
Feature&Benefits du fusible de HEV
Estimation actuelle : 5A~800A
Estimation de tension : AC/DC1000V ou inférieur
Estimation de interruption : AC100KA/DC30KA à 1000VDC/AC
Constante de temps : ≤15ms
Approbations : UL248-20, ISO8820, JASO-D622, TUV
Ambiant : RoHS conforme
Pays d'origine : La Chine
Données de caractéristique du fusible de 300 ampères
| Modèle |
Actuel évalué (A) |
chute de tension 100% (système mv) |
Code de taille |
Installation |
| HEV-J-Q-300 |
300 |
298 |
HF3 |
Boulon de fixation M10,
Recommandez
Couple : 21N.m
|
Application
Il convient au court-circuit et la protection de secours des dispositifs de semi-conducteur tels que des convertisseurs de fréquence, des redresseurs, des inverseurs, de diverses alimentations d'énergie, aussi bien que des batteries de puissance, des moteurs, des condensateurs, des fils et d'autres équipement et dispositifs. Ce produit a de bonnes propriétés antivibrationnes et ignifuges, et convient aux applications dans des environnements de vibration tels que le transit de rail et les véhicules à moteur. La protection de court-circuit fond particulièrement pour les véhicules électriques purs et les véhicules électriques hybrides, particulièrement conçus pour la batterie de puissance de véhicule électrique pur et de véhicule hybride, fournissent des bases de fusible particulièrement adaptées aux besoins du client pour les environnements des véhicules à moteur durs.
Dimension de fusible d'EV dans le milimeter
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Code de taille
HT1 : 5A-80A, le boulon M8 de Mouting a recommandé le couple 11N·m
HT2 : 90A-150A, le boulon M8 de Mouting a recommandé le couple 11N·m
HT3 : 175A-325A, le boulon M10 de Mouting a recommandé le couple 20N·m
HT4 : 350A-500A, le boulon M10 de Mouting a recommandé le couple 20N·m
HT5 : 600A-800A, le boulon M12 de Mouting a recommandé le couple 28N·m
FAQ
Question : Comment choisir le courant du fusible ?
Réponse : Généralement, nous calculerons notre fusible actuel évalué selon 1,5 fois du courant réel de opérer du client.
