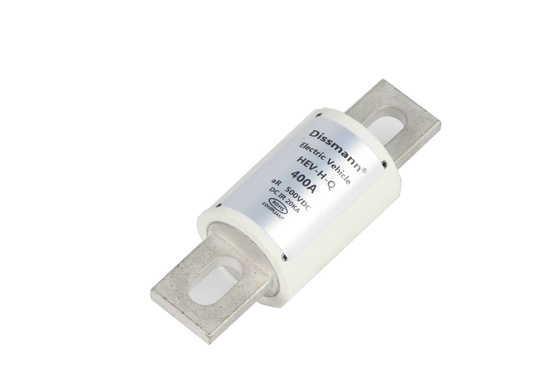

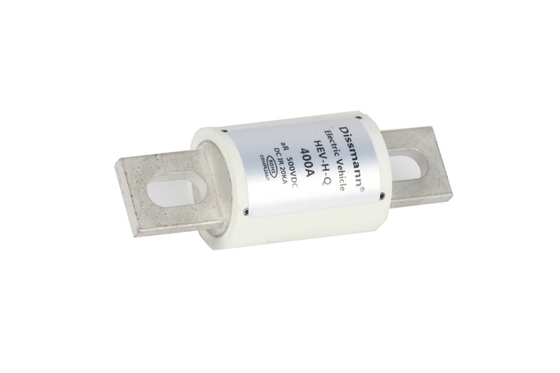

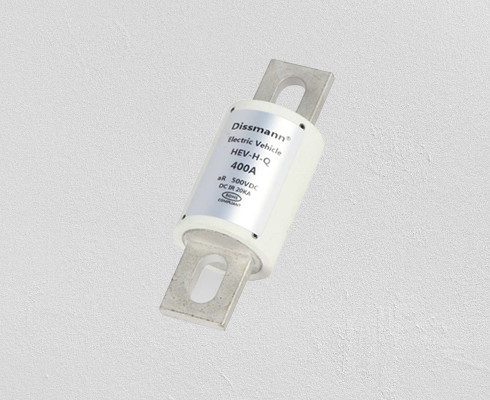

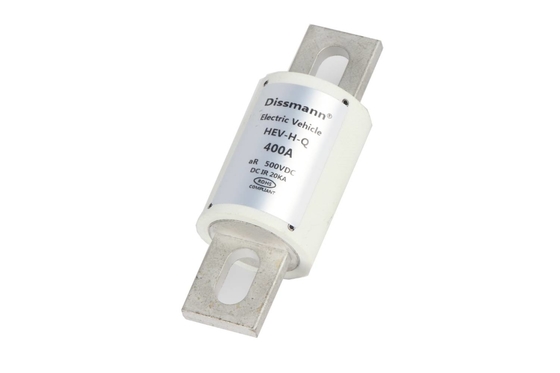

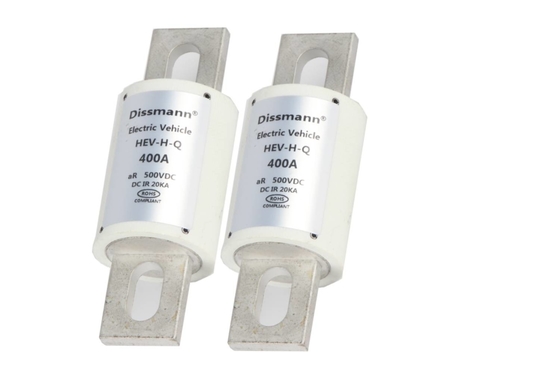

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité :

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité :
Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité :

Image Grand :  Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité :

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Dissmann
Certification: UL
Numéro de modèle: HEV-H-Q
Conditions de paiement et expédition:
Quantité de commande min: 100pcs
Prix: Negotiable
Détails d'emballage: Emballage standard de carton
Délai de livraison: 5-8days
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1,000,000pcs
Contact

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité :

description de
Matériel :: tuyau de fibre Couleur :: blanc
Tension évaluée :: 500VDC Courant évalué :: 400A
Rupture de la capacité :: DC20KA Norme :: UL248-20、 ROHS DU、 JASO-D622 DU、 ISO8820
Utilisation :: Protection de semi-conducteur, des véhicules à moteur Mot-clé :: Fusible de protection de semi-conducteur
Surligner:

Fusibles du semi-conducteur 500VDC

,

Fusibles de semi-conducteur de ROHs

,

Fusible de chargeur de DC20KA EV

Fusible des véhicules à moteur de fusible de protection de semi-conducteur de fusible de relais de fusible de chargeur d'EV



Matériel :
Noumenon : tuyau de fibre
Goupilles : Alliage de cuivre



Caractéristiques :

Fusible de chargeur d'EV
Beaucoup de genres de fusible de chargeur d'EV
Estimation actuelle : 400A
Estimation de tension : 500VDC

Rupture de la capacité : DC20KA


Dimensions hors-tout du produit (millimètres)



Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 0



Code de taille A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HZ1 81 22 40 55 66,5 9 15 3,3 14,75
HZ2 92,2 25 53 68 77 9 18 3,2 13,5
HZ3 92,2 33 53 68 75 9 22 5 12,5
HZ4 109 38 53 69 89,5 10,5 25 6 20,7
HZ5 110 50 53 70,5 90 10,5 38 6 20,7
HZ6 161 63 53 87 126 13,5 50 10 34
HZ7 177 76 81,5 113,5 139 16 60 10 28,4


Courbe caractéristique actuelle

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 1Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 2

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 3Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 4



Type de produit

Modèle

Courant évalué

(a)

 I2 t (A2 s) Dissipation de puissance (W) Code de taille Installez
Pré-arc Après-arc
HEV-H-Q-35 35A 33 145 8,5 HZ1 Le boulon de fixation M8 a recommandé le couple 11N·m
HEV-H-Q-40 40A 74 315 8
HEV-H-Q-45 45A 100 430 8
HEV-H-Q-50 50A 130 650 8,5
HEV-H-Q-60 60A 200 880 10
HEV-H-Q-70 70A 210 900 10,5 HZ2
HEV-H-Q-80 80A 300 1360 12,5
HEV-H-Q-90 90A 350 1500 15,5
HEV-H-Q-100 100A 460 1950 17,5
HEV-H-Q-125 125A 750 3430 26 HZ3
HEV-H-Q-150 150A 1000 4450 31
HEV-H-Q-175 175A 1400 6100 36
HEV-H-Q-200 200A 1800 8300 41
HEV-H-Q-225 225A 4600 23000 39 HZ4

Le boulon de fixation M10 a recommandé le couple 20N·m


HEV-H-Q-250 250A 6250 32100 41
HEV-H-Q-275 275A 7800 40000 46
HEV-H-Q-300 300A 9600 49000 52
HEV-H-Q-325 325A 13500 63000 54
HEV-H-Q-350 350A 14000 72000 59
HEV-H-Q-400 400A 18500 95500 66
HEV-H-Q-450 450A 24000 125000 75 HZ5
HEV-H-Q-500 500A 28500 147000 84
HEV-H-Q-600 600A 40500 203000 108
HEV-H-Q-700 700A 54000 295000 122 HZ6

Le boulon de fixation M12 a recommandé le couple 28N·m


HEV-H-Q-800 800A 75000 406000 130
HEV-H-Q-1000 1000A 90000 430000 146 HZ7
HEV-H-Q-1200 1200A 120000 590000 180



Nos certificats :

Fusibles du semi-conducteur 500VDC, fusible DC20KA de chargeur de ROHs EV cassant la capacité : 5



Étiquette : 500VDC fusible à haute tension, fusible de protection de semi-conducteur, fusible en céramique de DC20KA



Produit Tag:

Fusible à faible intensité de ROHs,

250A boulonnent vers le bas le fusible,

fusible 250A à faible intensité
