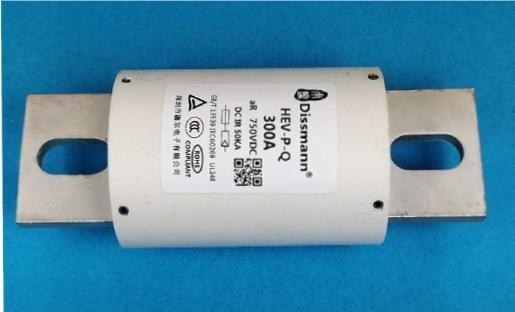

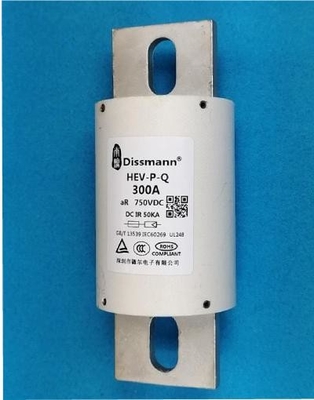

Fusible à haute capacité de rupture Fournisseur chinois avec 20 ans d'expérience
Informations de base sur le produit
Tension nominale : DC1000V ou moins
Courant nominal : 300 A
Classe de protection :aR
Pouvoir de coupure : DC30 kA (constante de temps ≤ 15 ms)
Type d'installation : disponible en boulon
Conformité RoHS
Application du fusible HEV
Ce fusible HEV est largement utilisé dans les voitures, les camions, les bus et les équipements de transport tout-terrain pour protéger les câbles, les fils et les composants électriques qui fournissent l'alimentation électrique pour faire fonctionner les lumières, les chauffages, la climatisation, les radios, les vitres électriques et autres accessoires électriques.Ils sont également utilisés dans les véhicules électriques et hybrides et dans diverses applications électroniques.
Structure du fusible HEV
Cette série de produits sont des fusibles boulonnés à tube rond, qui ont les caractéristiques d'une petite taille, d'un soufflage rapide, d'un faible I2t et d'une grande fiabilité. est constitué d'un tube de fibre, le fil de fusion est en cuivre ou en argent, la surface de contact est un étamage en alliage de cuivre et le tube de fusion est rempli de sable de quartz de haute pureté traité chimiquement et de matériaux chimiques spécialement traités comme moyen d'extinction d'arc.
Norme connexe
Ce fusible de la série HEV répond aux exigences des normes UL-248-20, ISO8820, JASO-D622, détective EU et RoHS, norme certifiée TUV, etc.
Dimension du fusible HEV,Choisissez la dimension en fonction du courant nominal.
| Modèle |
Courant nominal(UN) |
100% chute de tension (mv) |
Code de taille |
Installation |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Boulon de montage M10,
Couple recommandé : 21 N.m
|
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13.5 |
50 |
dix |
33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Tailles HF1 et HF2 disponibles dans le boulon de montage M8 couple recommandé 11N·m (plage de courant de 5A~150A)
Tailles HF3 et HF4 disponibles dans le boulon de montage M10 couple recommandé 20N·m (plage de courant de 175A~500A)
Taille HF5 disponible dans le boulon de montage M12 couple recommandé 28N·m (plage de courant de 600A~800A)
Matériau du fusible HEV
Le matériau principal du boby est un tube en fibre, le fil de fusible est en cuivre ou en argent et le capuchon d'extrémité est en étamage en alliage de cuivre.
FAQ
Question 1 : Comment choisir un fusible ?
Réponse : Au début, nous vous enverrons un formulaire de demande client réel. Généralement, nous devons effacer votre champ d'application, le courant de fonctionnement et la tension de fonctionnement, les méthodes d'installation, les exigences de certification et d'autres exigences de paramètres.
