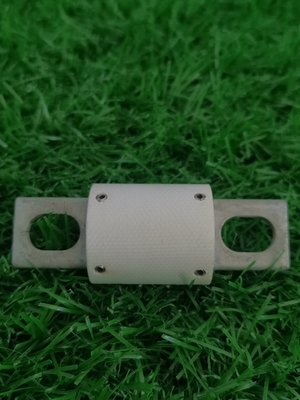

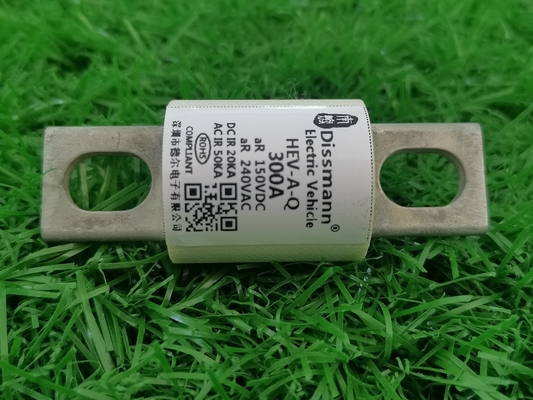

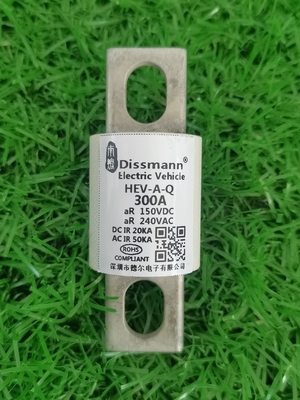

Les fusibles des véhicules à moteur en céramique M8 d'Ev 400amps 250vac ont boulonné la haute tension de Dc20ka 70mm

Fusible à haute tension de paquet du fusible EV de fusible d'automobile de New Energy
données de base 1.Product :
les fusibles, la dimension et la représentation (de 1) série d'EV-A-Q se conforment à UL248, GB13539, IEC60269, GB31465
(2) tension évaluée : 250VDC, courant évalué : 400A, cassant la capacité : DC20KA
(3) norme exécutive : Conformez-vous à UL248, GB13539, IEC60269, GB31465.
(4) produits de cette série qu'EV-A-Q sont en céramique autour du tube ont boulonné des fusibles ; Applicable pour le véhicule routier. avec la petite taille, la capacité de rupture élevée, résistance aux chocs de la température, pointe de courant, vibration et choc mécanique, et charge chimique forte. Applicable pour le système d'alimentation d'entraînement de véhicule électrique, batteries de stockage de l'énergie et de puissance, condensateur de stockage de l'énergie, contrôleur de conversion de fréquence, chargeur, fil et d'autres pièces des véhicules à moteur et court-circuit de l'équipement, surcharge et protection de secours.

caractéristique 2.Product :


3.M8 a boulonné des matériaux de fusible d'EV :


la température 4.Storage :
Température de stockage de produits de fusible d'EV : -40°C | 105°C. L'hygrométrie n'est pas plus de 70% quand 40°C. L'hygrométrie n'est pas plus de 80% quand 30°C. L'hygrométrie n'est pas plus de 90% au-dessous de 20°C.
Température de stockage de empaquetage : -40°C | 70°C. L'hygrométrie n'est pas plus de 40% quand 40°C. L'hygrométrie n'est pas plus de 50% quand 30°C. L'hygrométrie n'est pas plus de 90% au-dessous de 20°C, aucune condensation.
Des fusibles peuvent être stockés pour la moyenne 1 an où l'hygrométrie ≦75%.
Pas en plein air, des fusibles peuvent être stockés tout au plus 30 jours où l'hygrométrie 95%.

caractéristiques 5.Mechanical

chapeau 5,1 de cuivre

Le chapeau de cuivre devrait être fermement riveté pour s'assurer que le chapeau de cuivre ne peut pas être enlevé quand le lien de fusible n'est pas endommagé. Après que l'échantillon soit immergé dans l'eau à 15℃-35℃ pendant 24 heures et pris, chaque monture, appliquez également une force de traction à 5N, gardez-le pour 1 minute, le chapeau de cuivre ne devrait pas tomber.

5,2 essai de tension

   Un chapeau d'en cuivre d'extrémité fixant le fusible, puis sur l'autre extrémité du chapeau de cuivre, appliquent une tension de 100N le long de l'axe horizontal, le cuivre       les chapeaux aux deux extrémités ne devraient pas être lâches et le corps de tuyau ne devrait pas être cassé.


5,3 essai de force de tube

   Après réparation des chapeaux de cuivre aux deux extrémités, appliquez-vous une pression de 200N au centre du tube en céramique, le tube ne devrait pas être cassé.


6. dimension de produit de fusible de véhicule électrique :




Équipement de produit :


Équipement de test :


Certificat :
