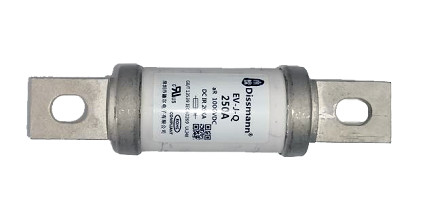

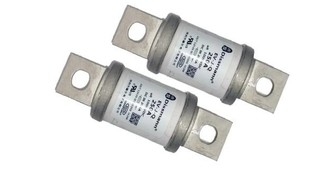

Le remplissage Ul248 empilent les fusibles des véhicules à moteur en céramique Dc1000v

Le fusible de série du fusible EV-J-Q de Dissmann se conforment à l GB13539, IEC60269, UL248

Données de base de produit :

Le fusible, la dimension et la représentation de la série 1.EV-J-Q se conforment : GB13539, IEC60269, UL248

tension 2.Rated : DC1000V ou inférieur

courant 3.Rated : 150/250/550/600A

capacité 4.Breaking : DC20kA

5.Compliance avec l'UE et la directive de la Chine RoHS

6.Compliance avec le niveau d'UL248, GB13539, IEC60269, GB31456

Application de produit :

Cette série de produits EV-J-Q est des fusibles boulon-reliés en céramique, qui ont les caractéristiques de la petite taille, et fiabilité élevée. Applicable à une température ambiante large, peut résister à la vibration mécanique à haute intensité et le choc, le choc de la température et la charge chimique forte, appropriés aux applications d'industrie de véhicule routier, peuvent être employés en tant que système d'alimentation d'entraînement de véhicule électrique, système de conversion de puissance, batterie de stockage de l'énergie et de puissance, court-circuit de stockage de l'énergie et protection de secours pour des condensateurs, contrôleurs d'inverseur, chargeurs, fils, et tous autres pièces d'automobile et équipement. La protection de court-circuit fond particulièrement pour les véhicules électriques purs et les véhicules électriques hybrides

Caractéristiques de produit :

Matériel des véhicules à moteur en céramique de produit de fusible :

Partie	Matériel
Fil de fusible	Cuivre ou argent
Monture	Étamage d'alliage de cuivre
Jambe de fusible	Étamage d'alliage de cuivre
Corps de fusible	Tube en céramique
Remplisseur	Sable de quartz



Dimension de produit :

Modèle	Code de taille	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-J-Q	VJ1	116,5	30,4	75	96,5	9	25	4	13
	VJ2	140	37,3	77	109,5	11	25	6	15
	VJ3-1	148	53,5	90	118	12,5	40	8	20





Courbe caractéristique de la température actuelle



Type de produit

Modèle	Courant évalué	² t (² s d'I d'A)		Puissance	Code de taille	Installez
EV-J-Q-30	30	120	850	5	VJ1	Le boulon de fixation M8 a recommandé le couple 11N·m
EV-J-Q-40	40	300	1700	7,5
EV-J-Q-50	50	450	2500	10
EV-J-Q-60	60	620	3600	12,5
EV-J-Q-70	70	850	5600	14
EV-J-Q-80	80	1100	6600	15,5
EV-J-Q-90	90	1850	10600	17
EV-J-Q-100	100	2300	12000	18
EV-J-Q-125	125	3400	21000	20
EV-J-Q-150	150	4800	25000	25
EV-J-Q-175	175	9200	40000	30	VJ2	Le boulon de fixation M10 a recommandé le couple 20N·m
EV-J-Q-200	200	15000	60000	34
EV-J-Q-225	225	19000	105000	40
EV-J-Q-250	250	23500	113000	43
EV-J-Q-275	275	24800	128000	48
EV-J-Q-300	300	26000	155000	52
EV-J-Q-325	325	32700	175000	56
EV-J-Q-350	350	40000	223000	60	VJ3-1	Le boulon de fixation M12 a recommandé le couple 28N·m
EV-J-Q-400	400	56000	290000	65
EV-J-Q-450	450	78000	390000	80
EV-J-Q-500	500	105000	490000	90
EV-J-Q-600	600	165000	560000	105	VJ3-2
EV-J-Q-800	800	420000	870000	175
