Haut fusible de rupture de la série 500VDC 700Ampere de MEV de Dissmann de fusible de capacité de DC50KA fabriqué en Chine

Données de base de produit

• La structure et la représentation se conforment : GB13539, IEC60269, UL248
• Tension évaluée : DC500V ou inférieur
• Courant évalué : 700A ; Classe de la protection : l'AR ; Rupture de la capacité : DC50kA (temps constant≤10ms)
• Conformité aux directives d'UE et de la Chine RoHS
• Conformité aux conditions de QC/T413, ISO8820, JASOD622
• Cette série de produits est à angle droit européen boulon-a relié les fusibles rapides, qui ont les caractéristiques de la petite taille, et la fiabilité élevée. Applicable à une température ambiante large, peut résister à la vibration mécanique à haute intensité et le choc, le choc de la température et la charge chimique forte, appropriés aux applications d'industrie de véhicule routier, peuvent être employés comme court-circuit et protection de secours pour le système d'alimentation d'entraînement de véhicule électrique, le système de conversion de puissance, la batterie de stockage de l'énergie et de puissance, le condensateur de stockage de l'énergie, le contrôleur d'inverseur, le chargeur, le MSD, le fil et tous autres dispositifs et équipement des véhicules à moteur.

Données de caractéristique de produit :

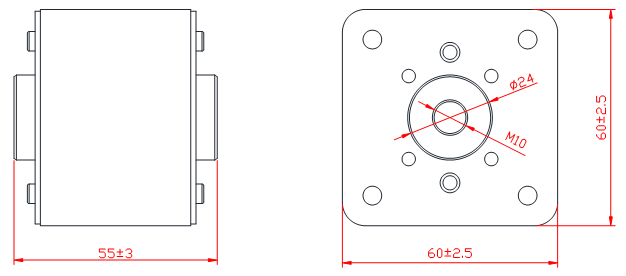

Dimension du fusible :

États d'utilisation et correction normaux de paramètre

• Les fusibles fonctionnent normalement dans les conditions normales suivantes et pas n'importe quelle correction supplémentaire a exigé.
• Quand il dépasse la normale utilisant des conditions, des certains paramètres ou consultation peuvent devoir être corrigés s'ils sont dans le permis utilisant des conditions. Si elle est hors de portée des conditions de utilisation permises, vous devriez consulter notre société, et effectuez l'évaluation d'adaptabilité de travail et l'essai des conditions.
• On lui recommande que la valeur courante du courant à long terme ne soit pas plus grande que 80% du courant évalué.

Température de l'air ambiante

Normale utilisant des conditions : -5°C | 40°C.

Conditions autorisées : -40℃~85℃.

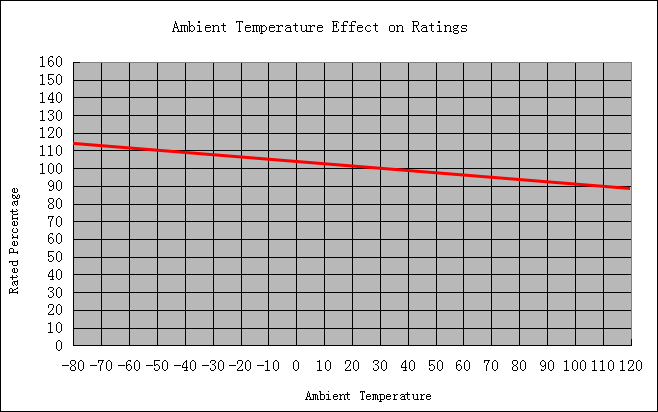

Correction de paramètre pour les changements ambiants de température de l'air : travaillant au-dessous de -5°C, la période de pré-arc du bas courant de la surcharge du fusible est légèrement prolongée, et le courant évalué est légèrement augmenté. Mais à moins qu'au-dessus de -5℃ n'est pas dans la gamme fonctionner, généralement n'envisage pas d'augmenter le courant évalué du fusible. Le fusible fonctionne au-dessus de 40℃, la correction supplémentaire des besoins actuels évalués, et le facteur de correction est - Kt.

Note 1 : La valeur du Kt a pris en considération l'influence de la marge de sécurité actuelle évaluée du fusible en fonctionnement normal.

Note 2 : La température de l'air ambiante doit durer plus de pendant 1 à 2 heures avant qu'elle a un impact important.
