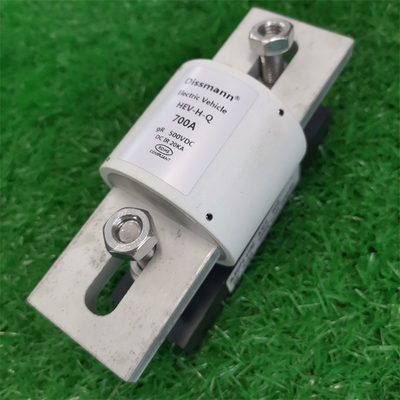

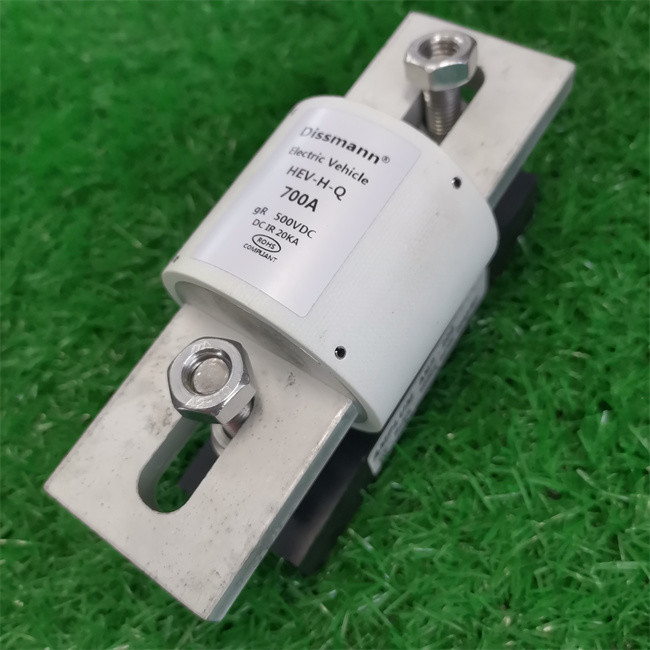

Le fusible du ® DC500V HEV de Dissmann et le support de fusible, le haut fusible de rupture TUV de capacité ont certifié 700Amp

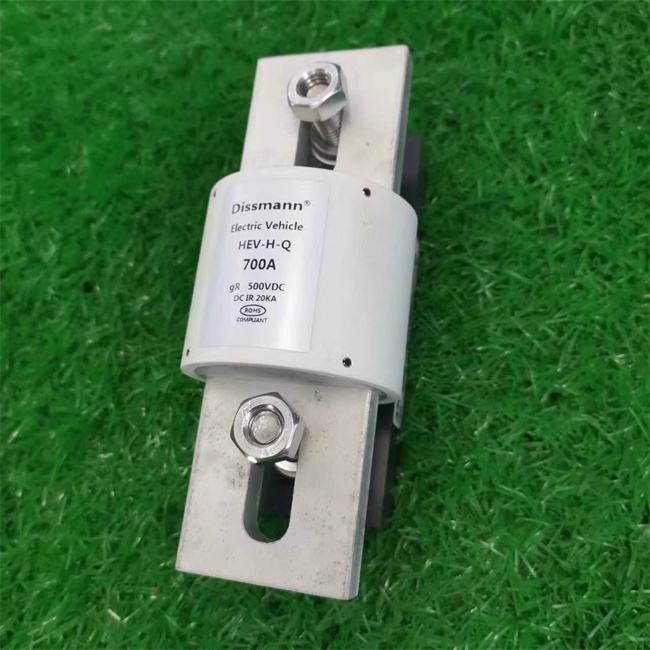

Fusible de DC500V 700Amp HEV pour le véhicule électrique

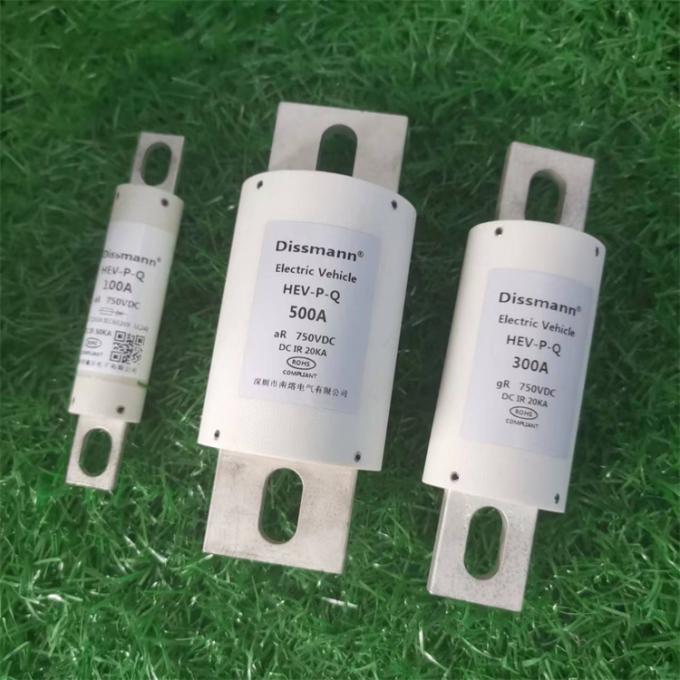

HEV FOND DANS L'AMPÈRE DIFFÉRENT 500A/300/100A
Données de base du fusible d'AC/DC500V HEV :
- Type : fusible d'automobile (installation type boulon)
- Dimensions et représentation conformément à UL248
- Tension évaluée : AC/DC500V,
- Courant évalué : 5A~800A,
- Rupture de la capacité : AC100KA, DC50KA (constante de temps ≤15ms)
- Conformez-vous aux directives d'UE et de la Chine RoHS
- La norme exécutive est UL248-20, ISO8820, JASO-D622, nombre de certification de TUV : J 50458819 0001
- Cette série de produits est des fusibles d'automobile, qui ont les caractéristiques de la petite taille, de la consommation de puissance faible et de la capacité de rupture élevée. Elle s'applique aux véhicules électriques, au système de stockage de l'énergie et aux modules de remplissage.
Dessin de physique de la dimension du fusible de série de HEV-H-Q :
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
Type ordinaire de produc que vous pouvez choisir de notre usine :
|
Modèle
|
Courant évalué
|
I2 t (A2 s) |
Dissipation de puissance
W
|
Code de taille
|
Installez
|
| Pré-arc |
Total |
| HEV-H-Q-35 |
35A |
33 |
145 |
8,5 |
HZ1 |
Le boulon de fixation M8 a recommandé le couple 11N·m
|
| HEV-H-Q-40 |
40A |
74 |
315 |
8 |
| HEV-H-Q-45 |
45A |
100 |
430 |
8 |
| HEV-H-Q-50 |
50A |
130 |
650 |
8,5 |
| HEV-H-Q-60 |
60A |
200 |
880 |
10 |
| HEV-H-Q-70 |
70A |
210 |
900 |
10,5 |
HZ2 |
| HEV-H-Q-80 |
80A |
300 |
1360 |
12,5 |
| HEV-H-Q-90 |
90A |
350 |
1500 |
15,5 |
| HEV-H-Q-100 |
100A |
460 |
1950 |
17,5 |
| HEV-H-Q-125 |
125A |
750 |
3430 |
26 |
HZ3 |
| HEV-H-Q-150 |
150A |
1000 |
4450 |
31 |
| HEV-H-Q-175 |
175A |
1400 |
6100 |
36 |
| HEV-H-Q-200 |
200A |
1800 |
8300 |
41 |
| HEV-H-Q-225 |
225A |
4600 |
23000 |
39 |
HZ4 |
Le boulon de fixation M10 a recommandé le couple 20N·m
|
| HEV-H-Q-250 |
250A |
6250 |
32100 |
41 |
| HEV-H-Q-275 |
275A |
7800 |
40000 |
46 |
| HEV-H-Q-300 |
300A |
9600 |
49000 |
52 |
| HEV-H-Q-325 |
325A |
13500 |
63000 |
54 |
| HEV-H-Q-350 |
350A |
14000 |
72000 |
59 |
| HEV-H-Q-400 |
400A |
18500 |
95500 |
66 |
| HEV-H-Q-450 |
450A |
24000 |
125000 |
75 |
HZ5 |
| HEV-H-Q-500 |
500A |
28500 |
147000 |
84 |
| HEV-H-Q-600 |
600A |
40500 |
203000 |
108 |
| HEV-H-Q-700 |
700A |
54000 |
295000 |
122 |
HZ6 |
Le boulon de fixation M12 a recommandé le couple 28N·m
|
| HEV-H-Q-800 |
800A |
75000 |
406000 |
130 |
| HEV-H-Q-1000 |
1000A |
90000 |
430000 |
146 |
HZ7 |
| HEV-H-Q-1200 |
1200A |
120000 |
590000 |
180 |

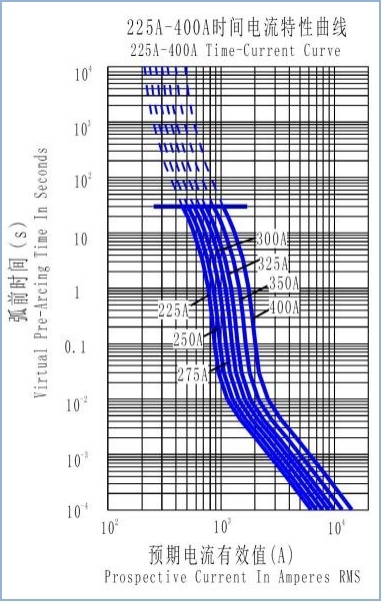

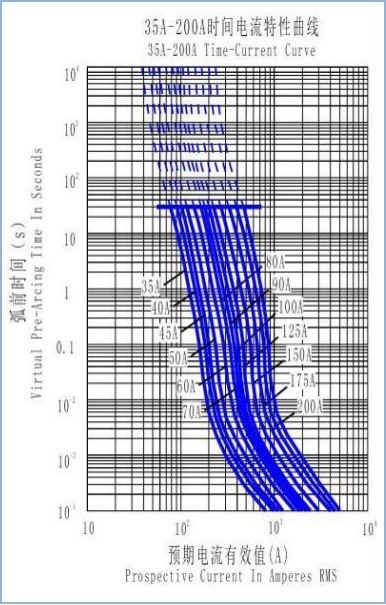

Courbe caractéristique actuelle des fusibles de série de HEV-H-Q :
Des fusibles plus des véhicules à moteur pour le véhicule électrique :
Les plus autres fusibles et support de fusible que vous pouvez choisir de notre usine :
La liste de produits a montré en tant que ci-dessous :
1. Fusible automatique à haute tension (série d'EV, séries de HEV, POULE, séries BS88, séries de MEV)
2. fusible automatique de basse tension (série de DNN, séries de DFN, séries de DKN)
3. fusible de batterie de stockage de l'énergie (séries de MEV)
4. fusible de puissance (série de HEV, BS88 séries, HH Series)
5. fusible solaire de picovolte (10*38,14*51,10*85,10*38 support, 14*51 support, 10*85Holder)
6. fusible de remplissage de pile (série de HEV, séries d'EV, séries de HDP)
7. fusible des télécom 5G (séries HR70/HRP70)
8. série standard britannique de fusible (BS1362/BS646)
9. série HD501/HDP501, HD601-619/HDP601-619 de fusible à haute tension (, séries 10*38)
10. blocs et supports de fusible
Certifications des produits de fusible :
Certifications que nous avons :
UL, TUV, VDE, ASTA, PSB, ccc, CQC, IATF16949, ISO9001-2015, ROHS et certifications de portée. Et nous avons UL&TUV avons autorisé le tiers laboratoire de témoin., nous permettons d'obtenir UL&TUV très rapidement (dans 15days).
Pourquoi choisissez le fusible de Dissmann ?
1. Dissmann est le fournisseur de BYD.
2. a obtenu l'UL, l'UR, l'ASTA, le VDE, le TUV, le PSB, le ccc, le CQC, le ROHS et les brevets.
3. propre IATF16949 complet, ISO9001, ISO14001.
4. Nous sommes UL et le TUV a autorisé le laboratoire du témoin 3rd-party.
5. fil de matériel-fusible de noyau manufacturé par nous.
6. les fusibles sont Automatiser-production. 300K BS fond/jour.
7. équipement de Plein-automation produit par nous.
8. équipe d'ingénieurs principaux venue de la société célèbre.
9. fusible des véhicules à moteur complet de catégorie.
10. entreprises de pointe nationales.
