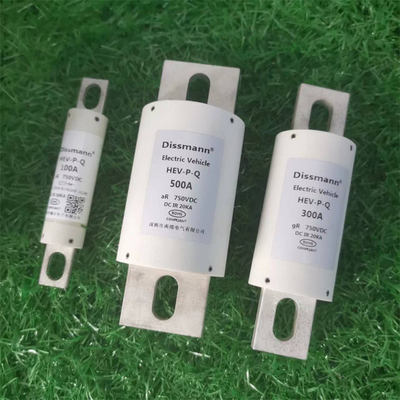

La voiture standard de la lame 750VOLT fond le courant 700Amp évalué élevé La voiture standard de la lame 750VOLT fond le courant 700Amp évalué élevé

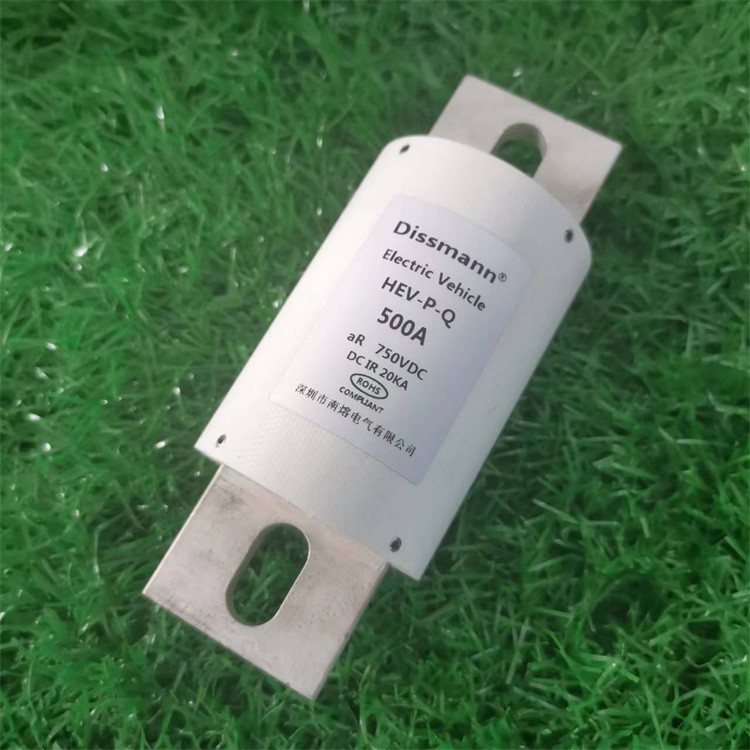

Image Grand :  La voiture standard de la lame 750VOLT fond le courant 700Amp évalué élevé

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Dissmann
Certification: UL248-20、ISO8820、JAS0-D622、RoHS
Numéro de modèle: HEV-P-Q-700
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: Negotiable
Détails d'emballage: Emballage en carton standard
Délai de livraison: 5-8 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 100

La voiture standard de la lame 750VOLT fond le courant 700Amp évalué élevé

description de
Tension nominale: DC750V Courant nominal: 300A
Type de protection: aR Capacité de rupture: DC50KA (temps instantané ≤15ms)
Couleur: Blanc Matériel: Tube en fibre
Code de taille: HT4 Application: Pile de charge
Surligner:

Fusibles de voiture de la lame 750VOLT

,

fusibles de voiture de la lame 700Amp

,

Fusibles des véhicules à moteur de remplissage de lame de pile

Lavoiturestandarddelamedu ®750VOLTde Dissmannfondlefusibleactuelévaluéde lahaute700AmpfabriquéenChine

 La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

Fusibles standard de voiture de la lame 750VOLT

Données de base de produit du fusible de série de HEV

  • Le type de connexion de boulon fusible rapide, la taille et représentation sont conformes à GB13539, IEC60269, UL248
  • Tension évaluée : DC750V ou moins
  • Courant évalué : 5~800A
  • Catégorie de protection : l'AR,
  • Rupture de la capacité : AC100KA, C.C 50kA (≤ 15ms de constante de temps)
  • Conformément aux directives d'Union européenne et de la Chine RoHS, cette série de produits est autour des fusibles type boulon de tube avec le petit volume, la fusion rapide, le bas I2t, la fiabilité élevée et d'autres caractéristiques. Il convient au court-circuit et la protection de secours du convertisseur de fréquence, le redresseur, l'inverseur, la diverse alimentation d'énergie et tout autre équipement de semi-conducteur, aussi bien que la batterie de puissance, le moteur, le condensateur, le fil et d'autres équipement et dispositifs. Ce produit a la bons résistance de vibration et retardancy de flamme, et convient au transit de rail, aux véhicules à moteur et à d'autres applications d'environnement de vibration.
  • Fusible de protection de court-circuit particulièrement approprié aux véhicules électriques purs et aux véhicules électriques hybrides
  • fusible de C.C 750V particulièrement conçu pour la batterie de puissance du véhicule électrique pur et du véhicule électrique hybride
  • Fournissez la base particulièrement adaptée aux besoins du client de fusible pour l'environnement des véhicules à moteur dur

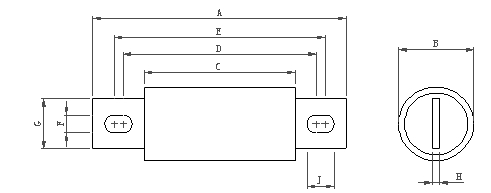

Dimension du fusible de voiture de lame :

La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

Code de taille A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33

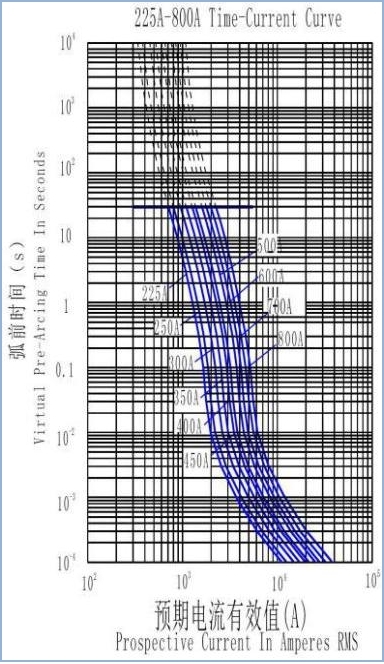

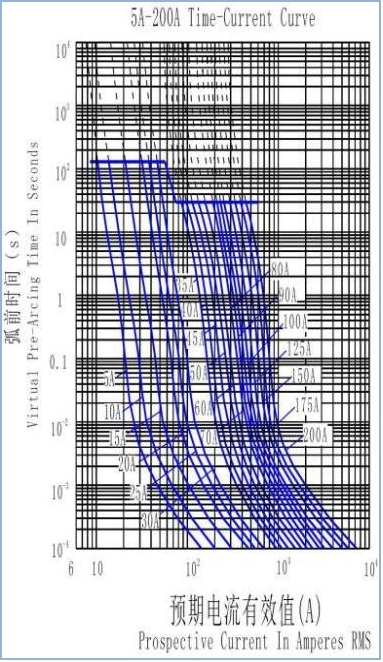

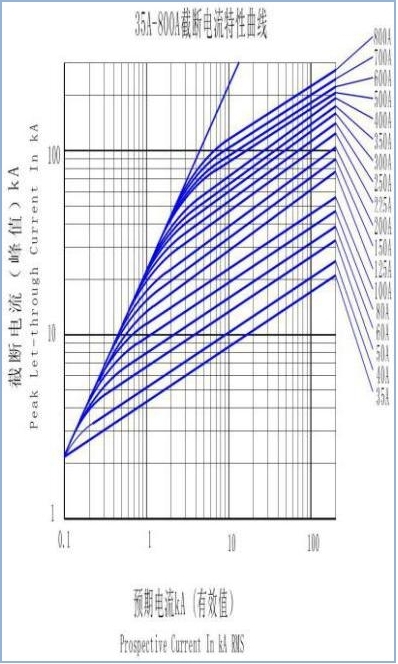

Courbe caractéristique actuelle du fusible de voiture de lame



La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine    La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine



La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine    La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

Le modèle de fusible de dossier de la série DC750V Charhing de HEV-P-Q

Modèle



Courant évalué



I2 t (A2 s)

Dissipation de puissance

W

Code de taille

Installez

pré-arc total
HEV-P-Q-5 5A 1,6 10 1,5 HT1

Le boulon de fixation M6 a recommandé le couple 4N·m

HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





Le boulon de fixation M8 a recommandé le couple 11N·m

HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















Le boulon de fixation M10 a recommandé le couple 20N·m

HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4



HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



Le boulon de fixation M12 a recommandé le couple 28N·m

HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140

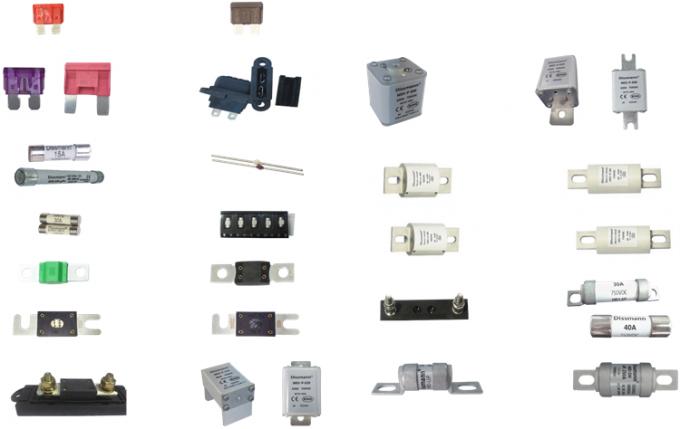

De plus autres fusibles produits par notre usine :

La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

La liste de produits a montré en tant que ci-dessous :
1. fusible automatique à haute tension (série d'EV, séries de HEV, POULE, séries BS88, séries de MEV)
2. fusible automatique de basse tension (série de DNN, séries de DFN, séries de DKN)
3. fusible de batterie de stockage de l'énergie (séries de MEV)
4. fusible de puissance (série de HEV, BS88 séries, HH Series)
5. fusible solaire de picovolte (10*38,14*51,10*85,10*38 support, 14*51 support, 10*85Holder)
6. fusible de remplissage de pile (série de HEV, séries d'EV, séries de HDP)
7. fusible des télécom 5G (séries HR70/HRP70)
8. série standard britannique de fusible (BS1362/BS646)
9. série HD501/HDP501, HD601-619/HDP601-619 de fusible à haute tension (, séries 10*38)
10. blocs et supports de fusible

Certifications que nous pouvons fournir pour les produits de fusible :

La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

Notre atelier et laboratoire certifié d'UL/TUV :

La voiture standard de la lame 750VOLT fond le fusible actuel évalué de la haute 700Amp fabriqué en Chine

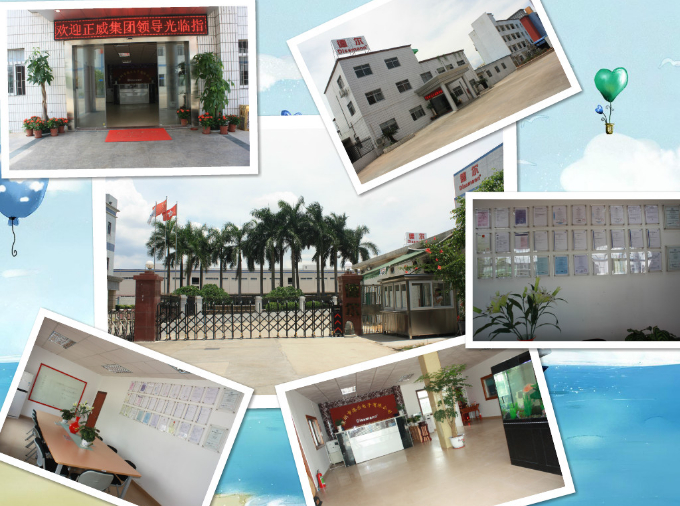

Notre usine située à Shenzhen Chine :
