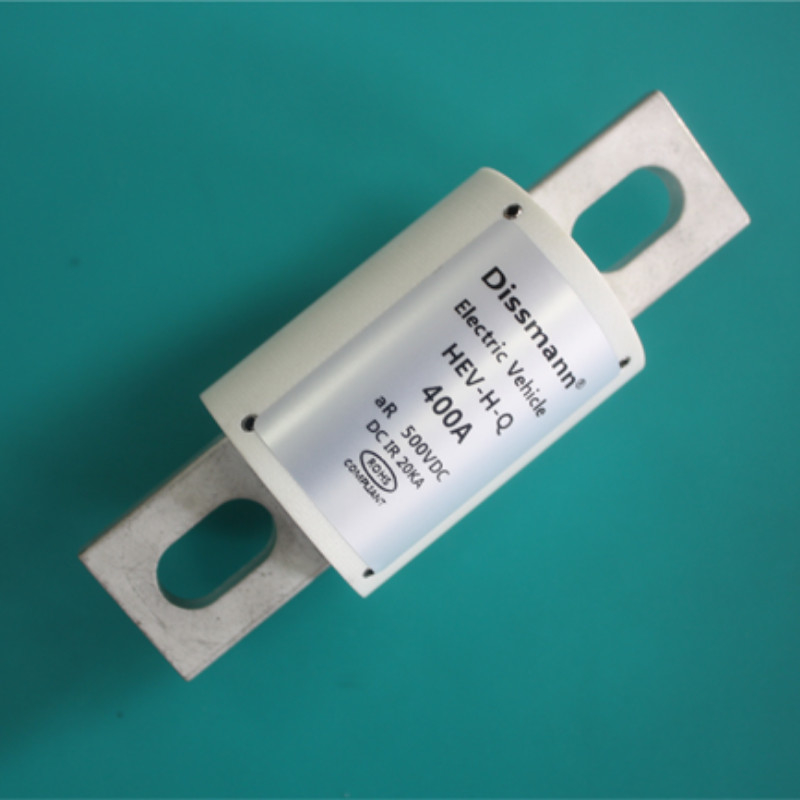

Fusibles automobiles à courant élevé Fusible UL248-20 Standard 70A-1000A HEV——Fabriqué en Chine
Les séries de modules Dissmann Automotive Fuses HEV-AQ sont conçues pour protéger les circuits d'accessoires haute tension dans les véhicules électriques et hybrides.
Les fusibles de la série Dissmann HEV-AQ Module offrent un courant nominal de 70 à 1000 A, une tension nominale AC250V / DC150V.
Les derniers fusibles HEV ont été testés selon les normes de qualité automobile pour la fiabilité environnementale, les cycles de courant transitoire et les caractéristiques électriques et de fusion des appareils.Ils sont conformes RoHS et sans halogène, et certifiés UL248-20, ISO8820, JAS0-D622.
Présentation du produit
1.Forme et dimensions de montage des fusibles automobiles de la série de modules HEV-AQ :
| Code de taille |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HW1 |
68.2 |
25 |
29 |
44 |
53 |
9 |
18 |
3.3 |
13.5 |
| HW2 |
94 |
38 |
38 |
54 |
74,5 |
10.5 |
25 |
6 |
20.7 |
2.Classification des modèles selon le courant nominal des fusibles automobiles :
|
Modèle
|
Courant nominal
(UN)
|
je2t(A2s) |
Dissipation de puissance
(W)
|
Code de taille
|
Installer
|
| 弧前 |
总 |
| VHE-AQ-70 |
70A |
460 |
3920 |
6.8 |
HW1 |
Boulon de montage M8 couple recommandé 11N·m
|
| VHE-AQ-80 |
80A |
665 |
5850 |
7.5 |
| VHE-AQ-100 |
100A |
1120 |
11100 |
8.8 |
| VHE-AQ-125 |
125A |
1840 |
17600 |
11.0 |
| VHE-AQ-150 |
150A |
2650 |
25400 |
12.8 |
| HEV-AQ-200 |
200A |
4750 |
44000 |
17.5 |
| HEV-AQ-250 |
250A |
7420 |
68500 |
22,5 |
| HEV-AQ-300 |
300A |
11000 |
99000 |
26,5 |
| HEV-AQ-350 |
350A |
14800 |
139000 |
30.4 |
| HEV-AQ-400 |
400A |
18800 |
180000 |
34,8 |
| HEV-AQ-500 |
500A |
36000 |
110000 |
34,5 |
HW2 |
Boulon de montage M10 couple recommandé 20N·m
|
| HEV-AQ-600 |
600A |
43500 |
125000 |
45,6 |
| HEV-AQ-700 |
700A |
68000 |
198000 |
48,5 |
| HEV-AQ-800 |
800A |
86000 |
255000 |
57,0 |
| HEV-AQ-1000 |
1000A |
152000 |
470000 |
59,5 |
3. Courbe de courant admissible des fusibles automobiles de la série de modules HEV-AQ :
4. Courbe caractéristique de courant des fusibles automobiles de la série HEV-AQ Module :
Conseils chaleureux :Vous pouvez choisir le bon fusible HEV pour votre projet en fonction du modèle, vous recevrez donc un devis dans un délai d'un jour ouvrable. Si votre projet nécessite une personnalisationautomobilefusibles, vous pouvez nous dire les exigences spéciales personnalisées des produits dont vous avez besoin, et nous vous donnerons une solution et vous ferons un devis dans les trois jours ouvrables.
Pourquoi nous choisissez-vous?
1.Concentrez-vous sur la production et le développement de produits fusibles depuis 20 ans :
Shenzhen Deer Electronic (Dissmann Fuse) est une société nationale de haute technologie fondée en 2000 par une équipe d'ingénieurs seniors.Les ingénieurs étaient responsables de la R & D des produits dans des entreprises célèbres, réorganisées et fondées Shenzhen Deer en 2005. Concentré sur la R & D et la production de fusibles limiteurs de courant.Nous avons maintenant 4 brevets d'invention de Chine et 12 brevets de modèle d'utilité.
2. Tous les produits de fusible via la certification UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS.
Bienvenue pour obtenir plus d'informations sur les fusibles automobiles à courant élevé, nous vous fournirons des services rapides et efficaces et des produits de fusibles de haute qualité.
