Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge
Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge

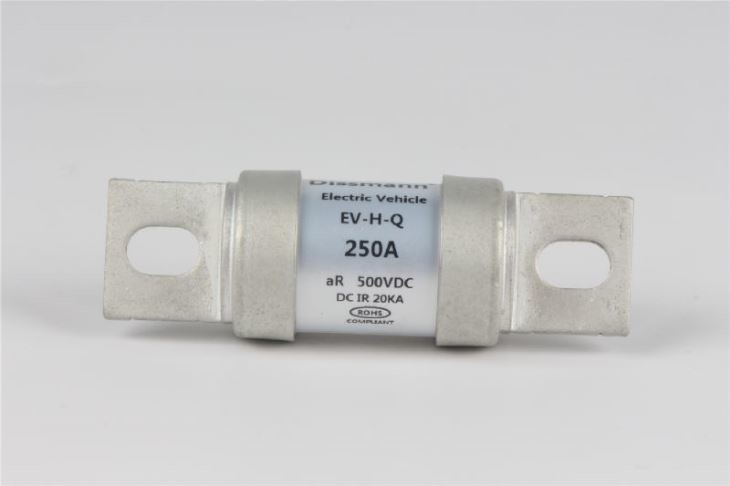

Image Grand :  Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Dissmann
Certification: UL
Numéro de modèle: EV-H-Q
Conditions de paiement et expédition:
Quantité de commande min: 100pcs
Prix: Negotiable
Détails d'emballage: Emballage standard de carton
Délai de livraison: 5-8days
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1,000,000pcs
Contact

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge

description de
Matériel: En céramique Couleur: Blanc
Courant évalué: 200A Tension évaluée: 500VDC
Rupture de la capacité: DC50KA Norme de certificat: UL248, IEC60268
Numéro de certificat: E496054 Application: système d'alimentation d'entraînement de véhicule électrique, stockage de l'énergie
Surligner:

fusible de chargeur d'ev 200 ampères

,

fusible de dc500v 200 ampères

,

haut fusible de rupture de la capacité 200a

Fusible en céramique 500VDC de semi-conducteur de Bolton pour le chargeur d'EV

données de base 1.Product :

Le fusible de boulon de Ceremic, représentation se conforment UL248, IEC60268

Rate Voltage : 500VDC, courant évalué : 200A, cassant la capacité : DC50KA

Les normes d'exécution sont UL248, IEC60268, conformité à l'UE et directives de la Chine RoHS

Certification obtenue d'UL, nombre de certification : Non : E496054



liste de la caractéristique 2.Product :

Modèle

Courant évalué

baisse 100%voltage

système mv

intégrale d'énergie

I2t (A2s)

 installation
EV-H-Q-200 200 185 60300

Boulon de fixation M8

Couple recommandé 11N.m



matériel 3.Product :

Composant Matériel
Fonte Cuivre ou argent
Monture Étamage d'alliage de cuivre
Montage des pieds Étamage d'alliage de cuivre
Ontology tuyau en céramique
Bourrage Sable de quartz



dimension 4.Product :

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge 0



Modèle Code de taille A±2 B±1.5 C±1 D±1.5 F±1 G±0.5 H±0.2 J±1
EV-H-Q VH1 94,5 30,5 52,5 74,5 9 25 4 13
VH2 119,5 37 56,5 88,5 11 25 6 15



type 5.Product :

Modèle Courant évalué ² t (² s d'I d'A) Puissance Code de taille Installez
Pré-arc Fusion
EV-H-Q-80 80 5500 6400 15 VH1 Le boulon de fixation M8 a recommandé le couple 11N·m
EV-H-Q-100 100 8700 10000 19
EV-H-Q-125 125 15000 17810 23,5
EV-H-Q-150 150 25000 29000 28
EV-H-Q-175 175 40500 45000 33
EV-H-Q-200 200 60300 68000 37
EV-H-Q-225 225 83100 95000 40
EV-H-Q-250 250 120000 138000 45
EV-H-Q-275 275 173200 189000 48
EV-H-Q-300 300 203000 243000 55,5
EV-H-Q-350 350 252000 355000 62
EV-H-Q-300 300 148500 260000 53,5 VH2 Le boulon de fixation M10 a recommandé le couple 20N·m
EV-H-Q-315 315 168000 280000 57
EV-H-Q-350 350 203000 350000 61
EV-H-Q-400 400 312000 496000 68
EV-H-Q-500 500 550000 865000 78



6. Caractéristiques mécaniques

6,1 chapeau de cuivre

Le chapeau de cuivre devrait être riveté fermement pour s'assurer que le chapeau de cuivre ne peut pas être enlevé quand le lien de fusible n'est pas endommagé. Après que l'échantillon soit immergé dans l'eau à 15°C-35°C pendant 24 heures et sorti, appliquez également une force de traction à 5N sur chaque monture et la garder pour 1 minute. Le chapeau de cuivre ne devrait pas tomber.



6,2 essai de tension

Fixez le chapeau de cuivre à une extrémité du fusible, et puis appliquez la tension 100N au chapeau de cuivre à l'autre extrémité le long de l'axe horizontal. Les chapeaux de cuivre aux deux extrémités ne devraient pas être lâches et le corps de tube ne devrait pas être cassé.



6.3. Essai de force de tube

Après les chapeaux de cuivre aux deux extrémités sont fixés, s'appliquent une pression de 200N au centre du tube en céramique, et le corps de tube ne devrait pas être cassé.



Équipement de produit :

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge 1



Équipement de test :

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge 2



Certificat :

Le chargeur Dc500v d'Ev fondent la capacité de rupture de 200 ampères d'hauteur pour l'inverseur de Solaredge 3
