Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage

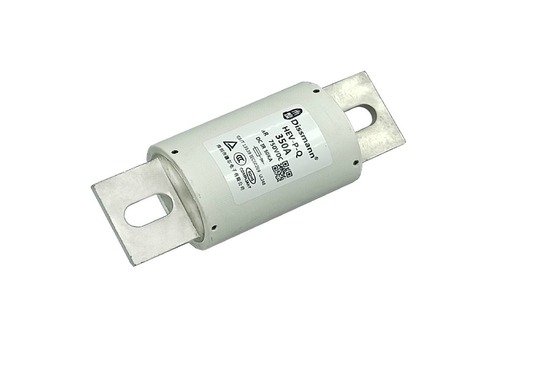

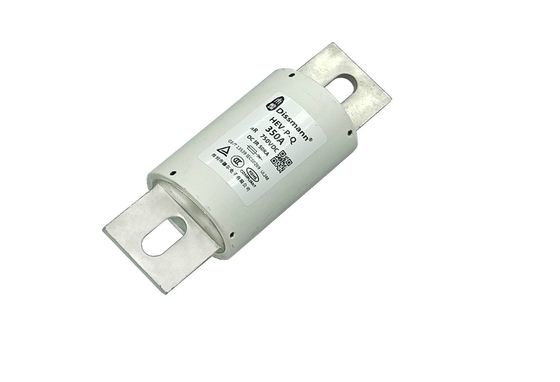

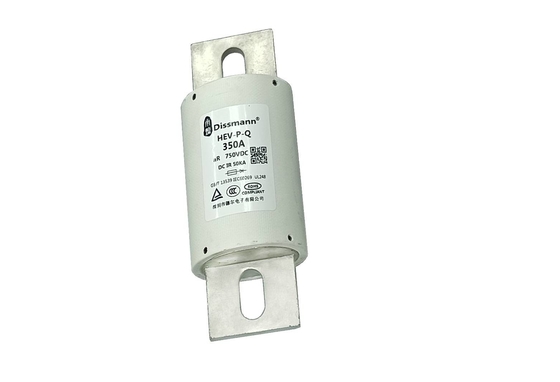

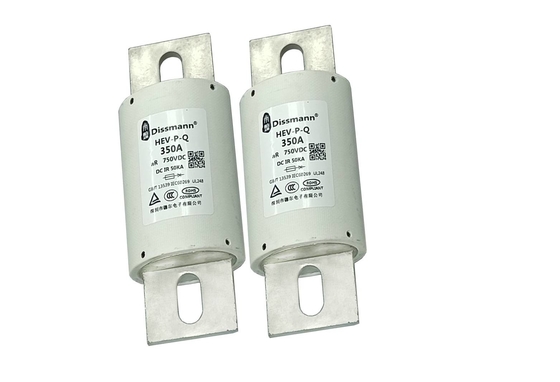

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage

Image Grand :  Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Dissmann
Certification: UL
Numéro de modèle: HEV-P-Q
Conditions de paiement et expédition:
Quantité de commande min: 100pcs
Prix: Negotiable
Détails d'emballage: Emballage standard de carton
Délai de livraison: 5-8days
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 1,000,000pcs
Contact

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage

description de
Matériel: En céramique Couleur: blanc
Tension évaluée: 750VDC Courant évalué: 400A
Rupture de la capacité: DC50KA Norme: UL248-20、 ROHS DU、 JASO-D622 DU、 ISO8820
Utilisation: Pile des véhicules à moteur et chargeante Mot-clé: Fusible de remplissage de pile
Surligner:

Fusible de la basse tension ISO8820

,

Pile de remplissage fusible à cartouche de 400 ampères

,

fusible à cartouche de 400 ampères

Les séries du fusible EV de C.C du fusible 750Volt de basse tension fondent le fusible de remplissage de pile



Matériel :
Noumenon : En céramique
Goupilles : Alliage de cuivre



Présentation de produit :



Tension évaluée

额定电压

 或低于 d'AC690V/DC700V (le CEI), 750V (UL)

Type protection

保护类别

 l'AR
额定电流 actuel évalué 5A-800A

Rupture de la capacité

分断能力

AC100KA, DC50KA

(时间常数 ≤15ms)

Répondez à l'exigence

符合要求

UL248-20, ISO8820, JASO-D622,

指令 de RoHS de 欧盟和

Remarques

备注

 数据另版提供 du GR



dimensions du 产品外形尺寸 (millimètre) /Overall du produit (millimètres)



Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 0Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 1





尺寸代码 A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33


courbe caractéristique du 电流特性曲线图 /Current



Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 2Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 3Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 4Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 5



type du 产品型号 /Product



Modèle

型号



Courant évalué

额定电流 A



 I2t(A2s)

Dissipation de puissance

功耗 W

Code de taille

尺寸代码

Installez

安装
弧前 总
HEV-P-Q-5 5A 1,6 10 1,5 HT1

Le boulon de fixation M6 a recommandé le couple 4N·m

推荐扭矩 4N du 安装螺栓 M6·m
HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





Le boulon de fixation M8 a recommandé le couple 11N·m

推荐扭矩 11N du 安装螺栓 M8·m
HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















Le boulon de fixation M10 a recommandé le couple 20N·m

推荐扭矩 20N du 安装螺栓 M10·m
HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4


HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



Le boulon de fixation M12 a recommandé le couple 28N·m

推荐扭矩 28N du 安装螺栓 M12·m
HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140





Certificat :



Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 6



Anatomie de produit



Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 7



Équipement de test

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 8

Équipement de production

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 9
Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 10

Nos certificats

Basse tension 400 norme du fusible à cartouche d'ampère ISO8820 pour la pile de remplissage 11
