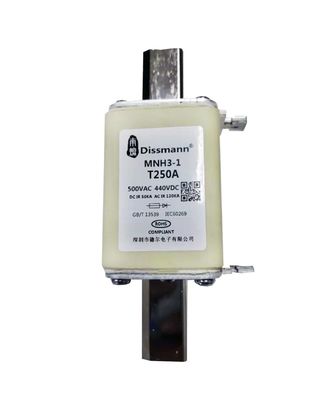

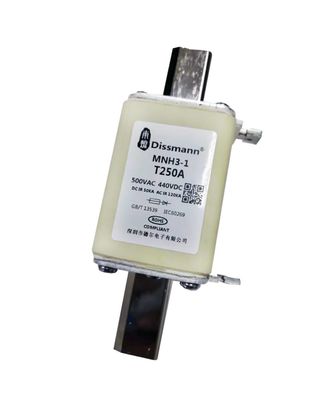

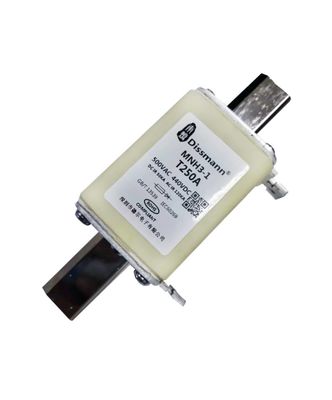

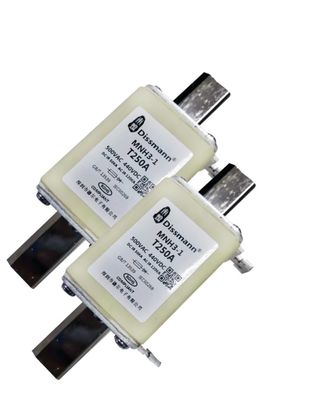

Le fusible des véhicules à moteur à haute tension de tuyau de fibre, le fusible 250a ccc de NH a certifié

Haut fusible de rupture de capacité de fusible des véhicules à moteur à haute tension du fusible NH

Matériel :
Noumenon : tuyau de fibre
Goupilles : Alliage

Caractéristiques :
Fusible industriel de puissance
Fusible ofIndustrial de puissance de beaucoup de sortes
Estimation actuelle : 250A.
Estimation de tension : 500VAC/440VDC

Rupture de la capacité : DC50KA/AC120KA

Présentation de produit :

Tension évaluée 额定电压	AC500V/DC440V 或低于	Type protection 保护类别	l'AR
额定电流 actuel évalué	6A-630A	Rupture de la capacité 分断能力	AC500V/120kA DC440V/50kA (时间常数 15-20ms)
Répondez à l'exigence 符合要求	UL248-13, IEC60269.4 指令 de RoHS de 欧盟和	Remarques 备注



dimensions du 产品外形尺寸 (millimètre) /Overall du produit (millimètres)



	MNH3-00	MNH3-1	MNH3-2	MNH3-3
a1	7.85±1.5	135±2.5	150±2.5	150±2.5
a20-5	54	72	72	72
a3	45±1.5	62±2.5	62±2.5	62±2.5
f (maximum)	15	15	15	18
b±0.2	15	20	25	32
e1±3	57	62	72	82
e2	29±1	48±2	58±2	67±3





type du 产品型号 /Product



Modèle 型号	Courant évalué 额定电流 A	I2 t (A2 s)		Dissipation de puissance 功耗 W	Code de taille 尺寸代码
		弧前	总
MNH3-00-T6A	6	14	137	1,7	00
MNH3-00-T10A	10	60	280	2
MNH3-00-T16A	16	280	960	3,1
MNH3-00-T20A	20	580	2200	3,3
MNH3-00-T25A	25	1050	3900	3,5
MNH3-00-T32A	32	2050	5900	4,1
MNH3-00-T40A	40	3800	9700	4,9
MNH3-00-T50A	50	5200	13500	5,3
MNH3-00-T63A	63	6600	20500	6,3
MNH3-00-T80A	80	10500	30500	6,9
MNH3-00-T100A	100	19500	59000	8,5
MNH3-00-T125A	125	39500	119000	9,5
MNH3-00-T160A	160	72000	192000	11,5
MNH3-1-T80A	80	9900	29800	7,8	1
MNH3-1-T100A	100	19000	55000	9,6
MNH3-1-T125A	125	39000	11800	11,5
MNH3-1-T160A	160	69000	185000	12,8
MNH3-1-T200A	200	119000	260000	15
MNH3-1-T224A	224	169000	390000	17
MNH3-1-T250A	*250	240000	498000	20
MNH3-2-T125A	125	39000	118000	12	2
MNH3-2-T160A	160	68000	175000	13,5
MNH3-2-T200A	200	99000	250000	16
MNH3-2-T224A	224	155000	380000	17,5
MNH3-2-T250A	*250	220000	485000	21
MNH3-2-T300A	300	340000	750000	24
MNH3-2-T315A	315	380000	860000	25
MNH3-2-T355A	355	525000	1170000	28
MNH3-3-T400A	400	720000	1550000	31
MNH3-3-T315A	315	380000	860000	25	3
MNH3-3-T355A	355	510000	1150000	29
MNH3-3-T400A	*400	720000	1650000	31
MNH3-3-T425A	425	885000	1980000	34
MNH3-3-T500A	*500	1240000	2950000	38
MNH3-3-T630A	630	1820000	5300000	44
