UL à haute tension de fusible de bâti de plat de la soudure HD10D.J03 de fusible en céramique de 10x38mm certifiée fabriquée en Chine

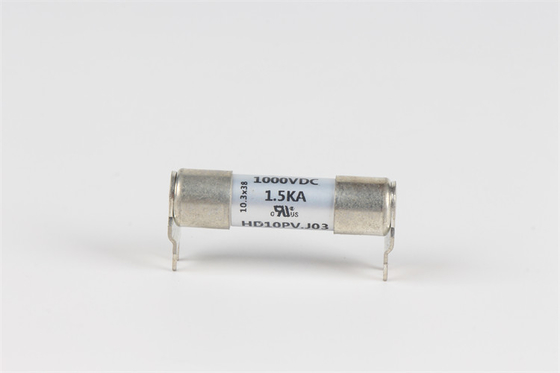

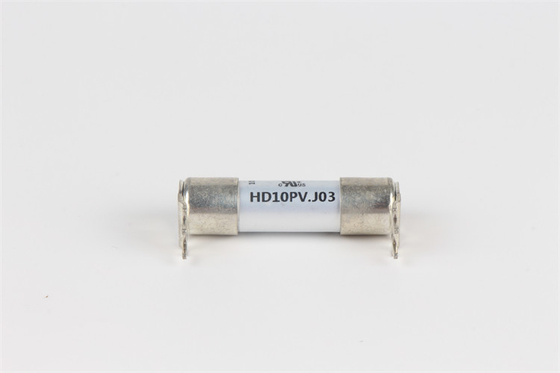

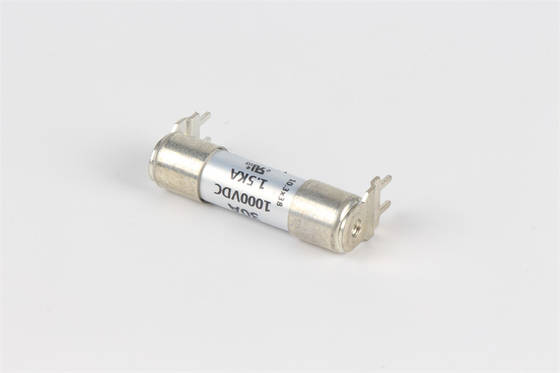

fusible en céramique de 10*38mm HD10PV.J03 1000VDC 30A

Dessin de dimensions du fusible de la série HD10D.J03

Données de base du fusible 10*38 en céramique :

Norme exécutive :

• UL248/
• GB13593/
• IEC60268/
• GB31465

Rupture de la capacité :

• HD10D 500VDC       10-20A 33KA 25-50A 6KA ;
• HD10V 700VDC       10-20A 33KA 25-50A 6KA ;
• HD10P 750VDC       10-20A 33KA 25-50A 6KA ;
• HD10PV 1000VDC   10-40A 1.5KA ;

Certificat d'UL non :

• JDYX2.E343461
• JDYX8.E343461

Tension évaluée et courant évalué :

• HD10D 500VDC     10-50A ;
• HD10V 700VDC     10-50A ;
• HD10P 750VDC     10-50A ;
• HD10PV 1000VDC 10-40A ;

États de service :

• Le fusible fonctionne dans les conditions normales suivantes de l'utilisation, sans correction supplémentaire.
• Quand les conditions normaux d'utilisation sont dépassés, s'ils sont dans les conditions permis d'utilisation, quelques paramètres peuvent devoir être corrigés ou consultés. Si la portée des états permis d'utilisation est dépassée, notre société devrait être consultée et l'évaluation d'adaptabilité de travail et l'essai des conditions devraient être effectués.
• On lui recommande que la valeur courante de l'écoulement actuel à long terme ne devrait pas être plus grande que 80% du courant évalué.
• Veuillez se référer à la courbe d'évaluation de la température pour l'usage de la température excessive.
• Température de l'air ambiante
• États normaux d'utilisation : - 5 ° C. DU ° C~40.
• États permis d'utilisation : - 40 ° C. DU ° C~85.

Transport et stockage :

température de stockage 1.Product :

• -40°C~105°C.
• L'hygrométrie n'est pas plus de 70% 40 au ° C ;
• L'hygrométrie 30 au ° C n'est pas plus de 80% ;
• Au-dessous de 20 le ° C, l'hygrométrie n'est pas plus de 90%.

température de stockage 2.Packaging :

• -40°C~70°C.
• L'hygrométrie n'est pas plus de 40% 40 au ° C ;
• L'hygrométrie n'est pas plus de 50% 30 au ° C ;
• Au-dessous de 20 le ° C, l'hygrométrie n'est pas plus de 90%, et il n'y a aucune condensation.
